| CARX復合式快速排氣閥詳細資料： |
|

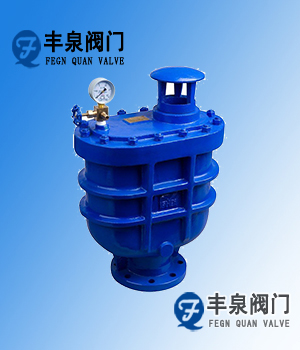

CARX系列復合式快速排氣閥 CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。本閥安裝在泵出口處或配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當?shù)某潭龋y內水位下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。介質溫度：0-80℃。 復合式快速排氣閥主要技術參數 公稱壓力：1.0～1.6MPa 公稱通徑：DN25～32mm為螺紋連接；DN50～200mm為法蘭連接 適用介質：水、油等非腐蝕性液體 適用溫度：0～100℃ 法蘭標準：GB/T 17241.6 GB/T 9113 試驗標準：GB/T 13927 API598 復合式快速排氣閥主要零部件材料
復合式快速排氣閥主要外形連接尺寸
技術參數: 最大工作壓力:10bar 最高溫度(水)90℃ 螺紋:水工業接口螺紋標準UNIISO228/1 結構:黃銅UNIEN12165:98 浮球:熱塑低密度PP塑料 公稱通徑：DN25 工作原理：排氣狀態時，浮筒由于重力作用，將杠桿的一端向下拉下，這時杠桿處于傾斜狀 態，在杠桿與排氣孔接觸部分出現空隙，空氣就通過此空隙由排氣孔排出，隨著空氣的排出，水位上升，浮筒在水的浮力作用下向上浮起，杠桿上的密封端面逐漸壓上排氣孔，直至整個排氣孔被完全堵住,排氣閥這時就完全處于封閉狀態。 快速排氣閥的優點：1.快速排氣閥的浮筒采用低密度的PP材料，此材料即使長時間在高溫水的浸泡下也不會產生變形。不會造成浮筒活動困難。 2.浮筒杠桿采用硬質塑料，杠桿與浮筒和支座之間的聯接都采用活動聯接，故不會在長期運行時產生銹蝕，導致系統不能工作而發生漏水。 3.杠桿的密封端面部分是采用彈簧支撐，可以隨杠桿的運動相應伸縮，保證在不排氣的情況下的密封性。 快速排氣閥的安裝：1.快速排氣閥必須垂直安裝，即必須保證其內部的浮筒處于垂直狀態，一面影響排氣； 2.快速排氣閥在安裝時，最好跟隔斷閥一起安裝，這樣當需要拆下排氣閥時進行檢修時，能保證系統的密閉，水不致外流； 3.快速排氣閥一般安裝在系統的最高點，有利于提高排氣效率。 |
